Особенности уклона горки на детских площадках

Стартовый участок

Длина и угол

Каждая горка должна включать стартовый участок длиной не менее 350 мм. Его угол наклона в сторону участка скольжения должен составлять от 0° до 5°, измеренный по осевой линии. В пристроенных горках стартовым участком может считаться платформа.

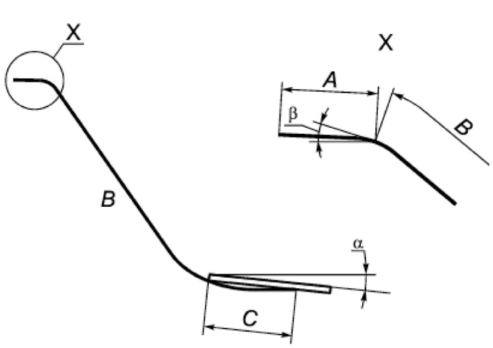

Рисунок 1

А – стартовый участок, измеренный вдоль поверхности горки.
В – участок скольжения, измеренный вдоль поверхности.
С – конечный участок, измеренный вдоль поверхности.
Максимальные углы наклона стартового и конечного участка

Защитный участок

Стартовый участок должен быть оснащен защитным участком, соответствующим требованиям к ограждениям по ГОСТ 34614.1:

Длина защитного участка – более 400 мм.
Доступность стартового участка с высотой свободного падения более 1000 мм.
Высота свободного падения стартового участка – более 2000 мм.

Защитный участок должен быть продолжением боковой защиты или выступать за
ее плоскость. Если он смещен относительно боковой защиты, допустимое
вертикальное или горизонтальное смещение не должно превышать 89 мм.
В пристроенных горках ширина проема в ограждении платформы должна
соответствовать ширине стартового или защитного участка. Если часть
стартового участка выходит за край платформы, высота защитного участка
должна быть не менее 500 мм (см. рисунок 2а).

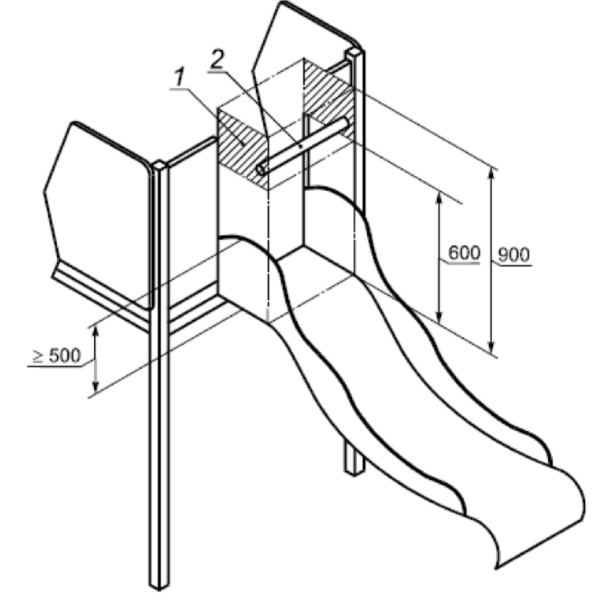

1- область возможных мест расположения поручня или перекладины; 2 - перекладина

а) Пример расположения боковой защиты на стартовом участке для пристраиваемых горог высотой более 1000 мм и зоной возможного расположения поручня или приклада

а) Пример расположения боковой защиты на стартовом участке для отдельно стоящих горок

Рисунок 2

Если платформа используется как вход на стартовый участок, необходимо соблюдать требования защиты от падения, установленные в ГОСТ 34614.1-2019 (пункт 4.2.4).

Для отдельно стоящих горок высота защитного участка должна быть не ниже высоты ограждения платформы в одной из точек (см. рисунок 2b).

Ширина

Ширина стартового участка должна соответствовать ширине участка скольжения. Он должен быть спроектирован так, чтобы направление совпадало с направлением скольжения. Если стартовый участок расположен на платформе или является ее продолжением, его ширина может превышать ширину участка скольжения.

Боковая защита (бортики)

Боковая защита стартового участка должна быть сплошной и непрерывной по всей длине, являясь продолжением бортиков участка скольжения. Она может состоять из нескольких компонентов, но места соединений не должны создавать опасность защемления или застревания.

Если угол наклона боковой защиты изменяется в направлении скольжения, радиус закругления должен быть не менее 50 мм.

Участок скольжения

Длина и угол

Длина начального прямого участка скольжения – не более 7000 мм.
Длина последующих прямых участков после изгиба – не более 5000 мм.

Примечание – Обоснование ограничений приведено в приложении А. Максимальный угол наклона участка скольжения – 60°, средний угол наклона – 40°. Измерение производится по осевой линии. Если изменение угла между элементами скольжения (кроме перехода от стартового участка) превышает 15°, радиус закругления должен быть:

Для первых 2000 мм изменения высоты – не менее 450 мм.
Для остальной части горки – не менее 1000 мм.

Примечание – Это предотвращает непроизвольный отрыв пользователя.

Ширина

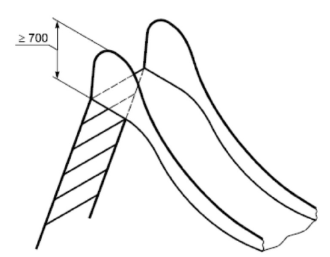

Для открытых и прямых горок (без тоннеля) с длиной участка скольжения более 1500 мм:

менее 700 мм;
более 950 мм.

Ширина каждой трассы горок с несколькими трассами – менее 700 мм. Для спиральных и криволинейных горок ширина участка скольжения также должна быть менее 700 мм.

Бортики и профиль горки

Бортики должны быть жесткими (см. рисунок 3a, 3b).

Для горок с плоским дном допускается отклонение бортиков в сторону от участка скольжения под углом не более 30° от вертикали (рис. 3b).

Для изогнутого профиля высота бортика должна соответствовать шаблону измерений (рис. 3с, 3d, 3e).

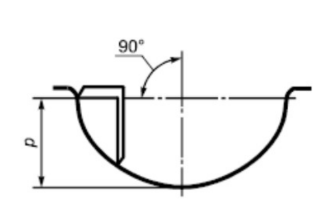

а) Измерение высоты бортика изогнутого профиля участка скольжения

b) Измерение ширины, высоты и угла наклона профиля участка скольжения

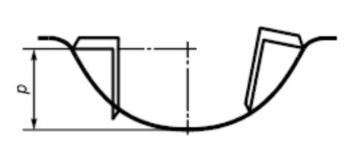

c) Измерение шаблона для измерения профиля участка скольжения

d) Применение измерительного шаблона для допустимого изогнутого профиля

e) Применение измерительного шаблона для недопустимого изогнутого профиля

p - высота боковой защиты; w - ширина

Рисунок 3

Края бортиков должны иметь радиус закругления не менее 3 мм или защитные элементы.

Для горок с несколькими трассами высота разделительных бортиков – не менее 100 мм, радиус закругления – не менее 3 мм. Они должны быть установлены вдоль всей длины участка скольжения.

Конечный участок

Горка должна иметь конечный участок одного из двух типов:

Тип 1 – короткий конечный участок с длинной зоной приземления.
Тип 2 – длинный конечный участок с короткой зоной приземления.

Максимальный угол наклона:

Тип 1 – не более 10°.
Тип 2 – не более 5°.

Минимальная длина конечного участка – согласно таблице 1.
Высота края конечного участка H (см. рисунки 4 и 5) должна соответствовать таблице 1.

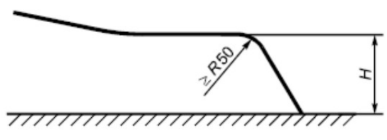

H - высота края конечного участка

Рисунок 4

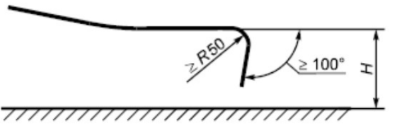

H - высота края конечного участка

Рисунок 5

Горка должна быть спроектирована так, чтобы пользователь не мог непроизвольно остановиться на участке скольжения до конечного участка. Край горки типа 1 должен иметь радиус закругления не менее 50 мм и доходить до поверхности игровой площадки либо загибаться под углом не менее 100° (рис. 4, 5).

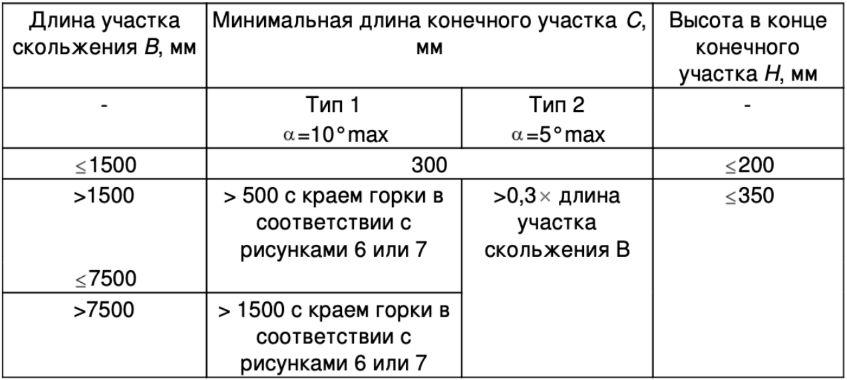

Таблица 1
