Пространственные игровые сети с высотой свободного падения менее 1000 мм подходят для эксплуатации детьми в возрасте от 3 до 7 лет. Для оборудования игровой зоны для детей от 7 до 14 лет подходят трехмерные пространственные сети любой высоты.
Основные определения

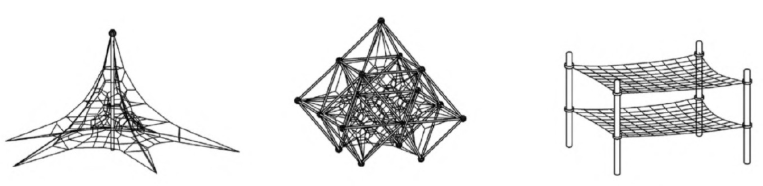

Пространственная игровая сеть – это конструкция для лазания, состоящая их жестких и гибких элементов, образующих трехмерное пространство. В качестве гибких элементов используются цепи, канаты, сетки, синтетические нити. В трехмерной игровой сети предусмотрено расположение двух или более плоских сетей друг над другом в горизонтальной или наклонной плоскости (рис.1).
Рисунок 1
Безопасность горизонтальной плоскости сети
Ячейки сети должны быть такого размера, чтобы воображаемый цилиндр диаметром 650 мм и длиной 800 мм свободно проходил через них и мог быть легко извлечен из игрового пространства. Требование действительно для ячеек всех форм: круглая, шестигранная, треугольная (рис.2).
Рисунок 2
Размеры цилиндра определены в соответствии с антропометрическими данными детей, которые будут пользоваться игровым пространством. Сетка должна обеспечивать свободное лазание ребенка, но защищать его от падения.

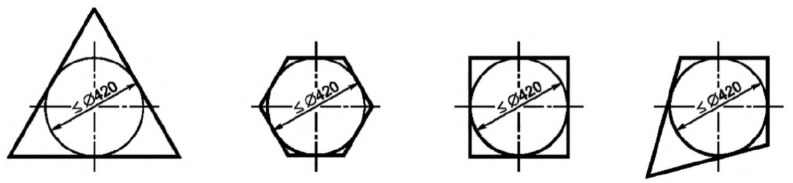

Внутренний диаметр самой большой ячейки для горизонтальных пространственных игровых сетей с высотой свободного падения более 1000 мм (расстояние между двумя плоскими пространственными сетями превышает 1000 мм) должен быть уменьшен до 420 мм и менее.
При превышении размера ячейки нижней сети (более 420 мм) необходимо обеспечить под пространственной игровой сетью ударопоглощающее покрытие, обеспечивающее амортизацию падения в соответствии с определенной критической высотой падения (ГОСТ 34615). Критическая высота падения определяется по уровню размещения самой высокой сети с диаметром ячейки
более 420 мм. Если высота свободного падения между двумя соседними плоскими пространственными сетями менее 1000 мм, к размеру ячейки применяются общие требования (до 650 мм.)
Безопасность наклонной пространственной сети
К пространственным сетям с наклонными поверхностями применяются иные требования,регламентированные ГОСТ 34614.11—2019, поскольку их конструкция предполагает падение пользователя внутрь игрового пространства, а не наружу.

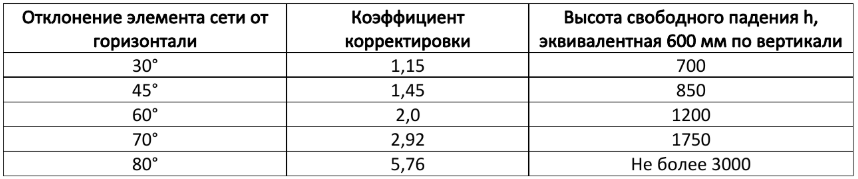

Высота свободного падения внутрь для наклонных пространственных сетей зависит от угла наклона и может быть увеличена в соответствии с таблицей.
Безопасность сходящихся элементов
Сходящиеся элементы – это два линейных неплоских элемента, соединенных друг с другом. В связке из двух сходящихся элементов один или оба из них должны быть гибкими.
Два сходящихся элемента должны образовывать угол между ними и горизонтальной поверхностью более 55 градусов на высоте более 600 мм от покрытия игровой площадки. Измерение угла осуществляется любым измерительным элементом, например, транспортиром. Если использование измерительного инструмента невозможно, используется шаблон.
Безопасность покрытия
Согласно ГОСТ 34614.1—2019 при установке игровых пространственных сетей необходимо организовать ударопоглощающее покрытие в том случае, если высота свободного падения превышает 600 мм. Покрытие должно полностью перекрывать зону приземления.
При выборе типа покрытие приоритетными считаются материалы, которые полностью безопасны для детей и окружающей среды. Степень ударопоглощения должна соответствовать критической высоте падения для данной пространственной сети.
Нельзя использовать шероховатые твердые поверхности (бетон, керамогранит) в зоне свободного падения. Материалы с высоким показателем твердости могут спровоцировать травматизм на детской игровой площадке. Оптимальными считаются покрытия из резиновой крошки, сыпучих и природных материалов (ГОСТ 34615— 2019).
Заключение
Для безопасной эксплуатации трехмерных пространственных сетей следует соблюдать основные требования безопасности в соответствии с ГОСТ 34614.1—2019 и ГОСТ 34614.11—2019:
- Конструкция должна быть жестко зафиксирована без использования выступающих элементов с острыми торцами и неаккуратных сварных швов с заусенцами. Все места соединений необходимо закрыть безопасными заглушками.
- В зоне свободного падения необходимо организовать ударопоглощающее покрытие из безопасных материалов (безопасность подтверждается сертификатами об отсутствии токсичных веществ, устойчивости к возгоранию).
- После монтажа пространственной сети необходимо провести первичный визуальный контроль и затем ежегодно выполнять профилактически осмотр и контроль функционирования.
Если оборудование на детской площадке небезопасно, например, не закреплены основные элементы конструкции или не организовано ударопрочное покрытие, следует перекрыть доступ к нему и устранить все обнаруженные неисправности. Эксплуатация неисправного оборудования недопустима и может привести к травмированию детей.
