Основные зоны безопасности на ДП: определение и требования.

Свободное пространство

Определение: Свободное пространство – это пространство внутри оборудования, вокруг него или на нем, занимаемое пользователем при совершении движения, обусловленного конструкцией этого оборудования.
Назначение: Свободное пространство предназначено для безопасного перемещения пользователя при выполнении различных действий, таких как:

• скольжение,
• раскачивание,
• качание,
• прыжки на прыжковом устройстве.

Структура:

• Представляет собой ряд цилиндрических пространств, в которых находится пользователь.
• Эти пространства начинаются от опорной поверхности и расположены перпендикулярно ей.
• Их размеры зависят от типа оборудования и положения пользователя (стоя, сидя, вися на руках).

 Требования к конструкции игрового оборудования:

• В свободном пространстве не должно быть препятствий, мешающих движению пользователя (например, ветви деревьев, перекладины и т. д.).
• Допускаются элементы, удерживающие или поддерживающие пользователя, например, платформы с шестами.

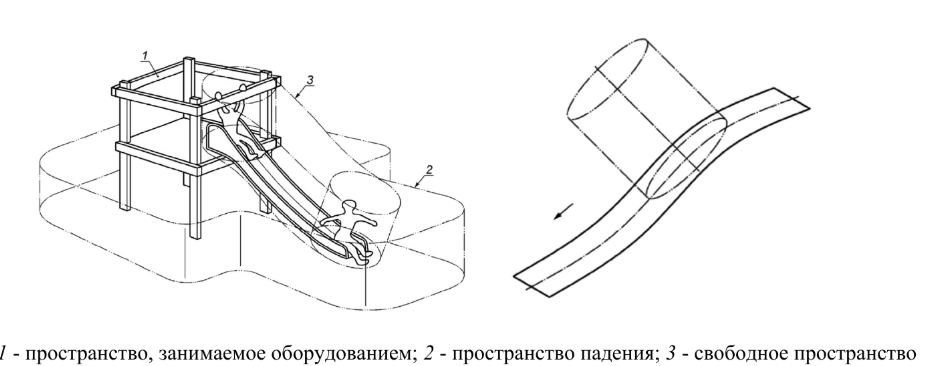

Пересечение с другими пространствами:

• Свободное пространство может пересекаться с маршрутом доступа и пространством для маневра.
• В случае оборудования для детей с ограниченными возможностями учитываются специальные требования к зоне доступности.

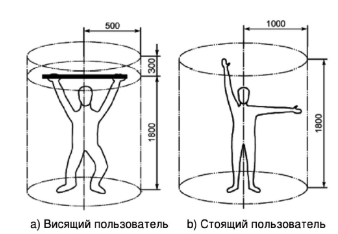

Размеры цилиндра для определения свободного пространства

Пространство падения

Определение: пространство падения – это пространство внутри игрового оборудования, на нем или вокруг него, в которое попадает пользователь при падении с приподнятой части оборудования.

Ключевые характеристики пространства падения:

• Начало пространства падения:
Пространство падения начинается с высоты свободного падения – это наибольшее расстояние по вертикали от поверхности опоры тела до зоны приземления.


• Границы пространства падения:

Включает в себя все возможные области, где пользователь может оказаться в процессе падения.
Размеры пространства падения варьируются в зависимости от типа оборудования и высоты возможного падения.


• Требования к безопасности:

Пространство падения не должно содержать препятствий, на которые пользователь может упасть и получить травмы (например, выступающий фундамент, твердые элементы конструкции).
Если оборудование имеет принудительное движение (например, качели, горки, канатные дороги), то пространство падения не должно пересекаться с другими зонами безопасности.

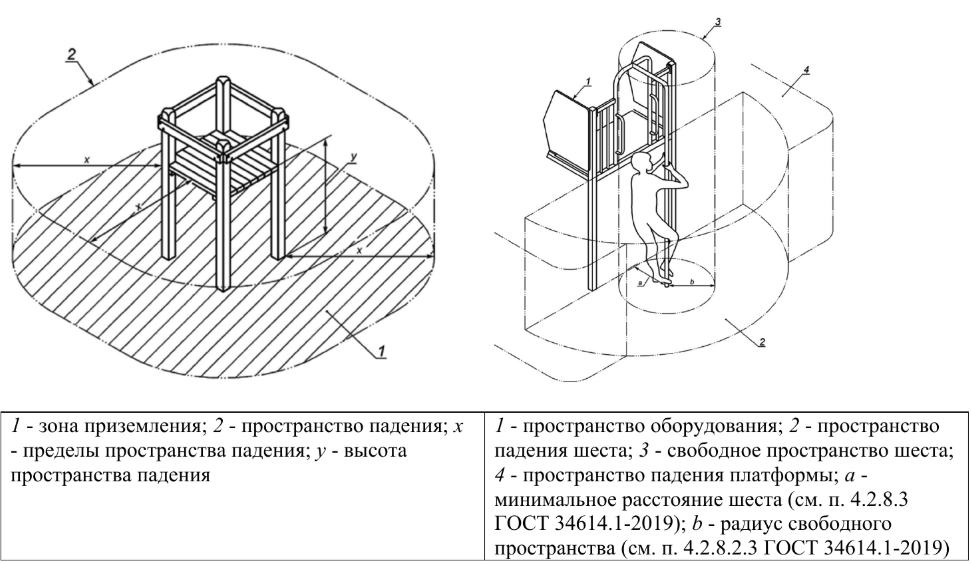

Зона приземления

Зона приземления – это зона, в которой происходит торможение и остановка пользователя после падения сигрового оборудования. Т.е. это конкретная поверхность, на которую пользователь попадает после падения.

Основные характеристики зоны приземления

• Является конечной точкой движения пользователя при падении.
• Всегда должна быть ударопоглощающей, если высота падения превышает 600 мм.
• Размер и форма зависят от типа игрового оборудования.
• Располагается на уровне земли или другой горизонтальной опорной поверхности.
• Является частью пространства падения

Требования к зоне приземления (по ГОСТ 34614.1-2019 и ГОСТ 34614.3-2019)

• Горки:

Должна находиться не менее чем в 1000 мм от края конечного участка.
Если длина участка скольжения менее 1500 мм, зона приземления должна составлять не менее 1500 мм.
Если участок скольжения длиннее 1500 мм, зона приземления должна быть не менее 2000 мм.


• Канатные дороги:

Пространство падения и зона приземления не должны содержать опасных препятствий.
Минимальный размер зоны приземления: 2000 мм в любую сторону от оси каната.


• Качели:

Пространство падения не должно перекрываться с другими зонами безопасности.
При использовании синтетического покрытия длина зоны приземления должна составлять 1,75 м, а при использовании сыпучего материала – 2,25 м. к расстоянию до точки в центре сиденья качелей в момент прохождения сиденья через дугу 60°.
Это означает, что при использовании синтетического покрытия (например, резинового) зона
приземления должна простираться на 1,75 м вперед и назад от этой точки.

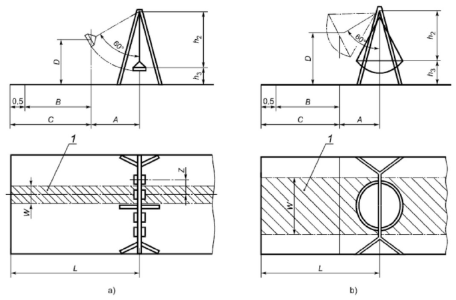

  Пример:

A - 0,876 * h2; В - 1,75 м для находящегося на одном уровне ударопоглощающего покрытия (как правило, из синтетического материала); C - 2,25 м для естественного покрытия с ударопоглощающим эффектом (как правило, сыпучий материал); D - максимальная высота свободного падения; L-А+В или А+С - длина зоны приземления; W - ширина пространства падения; Z - расстояние между осями качелей; h2 - длина элемента подвеса; - высота сиденья в состоянии покоя; 1 - площадь, покрываемая ударопоглощающим покрытием при любом положении качелей.

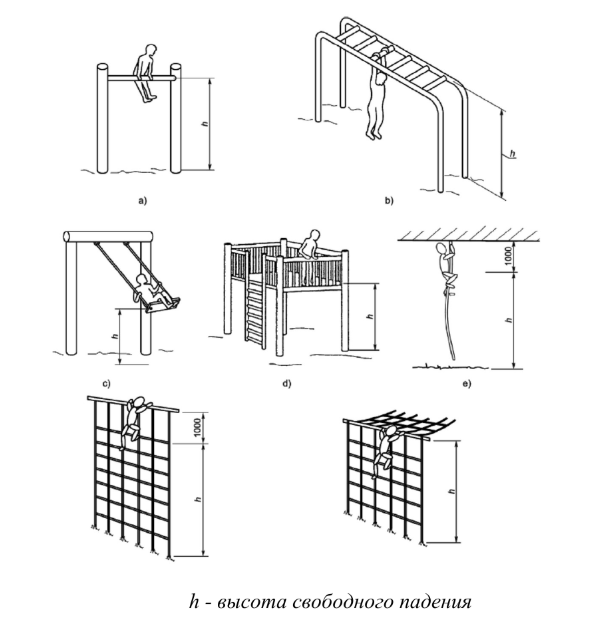

Высота свободного падения

Определение: высота свободного падения – это максимальное вертикальное расстояние от точки опоры тела пользователя до поверхности игровой площадки, измеренное в условиях нормального использования оборудования.

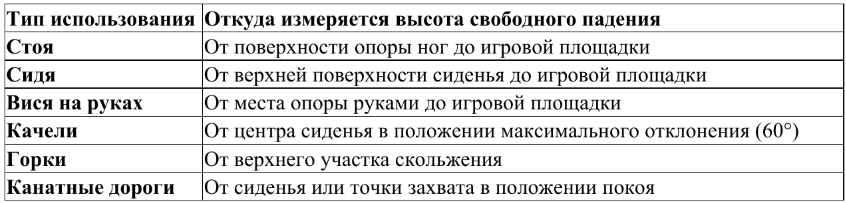

Как определяется высота свободного падения?

Высота свободного падения измеряется разными способами в зависимости от типа оборудования и положения пользователя:

Максимальная высота свободного падения по ГОСТ

• 3000 мм – для оборудования, предназначенного для "висения" или "лазания".
• 2000 мм – для канатных дорог в положении сидя.
• 1500 мм – для висячего положения на канатной дороге (измеряется с корректировкой на захват).
