Установка стационарных качелей должна осуществляться в соответствии с требованиями безопасности, указанными в ГОСТ 34614.1-2019 (EN 1176-2:2017), ГОСТ 34614.2-2019 (EN 1176- 2:2017).
Качели – это элемент оснащения детской площадки, основной игровой функцией которого является качание. Качели относятся к подвижному оборудованию, на котором масса ребенка удерживается ниже универсального шарнира или оси вращения. Они могут иметь одну или несколько осей вращения.
Качели с одной осью вращения (рис.1) – это конструкция, у которой сиденье может раскачиваться по дуге под прямым углом к перекладине. Сиденье крепится к перекладине на гибких подвесах.
Плоское сиденье не имеет задних и/или боковых ограждений.
Колыбель – более безопасный тип сиденья, предусматривает наличие ограничителей сзади и по бокам для предотвращения проскальзывания ребенка между конструкциями элемента. Оно подходит для маленьких детей и пользователей с ограниченными возможностями здоровья.
Сиденье для нескольких пользователей имеет большую горизонтальную поверхность. Может быть выполнено в виде корзины, гнезда, шины или платформы.
Одним из главных параметров безопасности при установке качелей в соответствии с ГОСТ 34614.1 является клиренс сидений. В состоянии покоя он должен быть более 350 мм для одиночных сидений и более 400 мм для многопользовательских сидений. Измерение должно производиться в состоянии покоя с жесткой фиксацией в наиболее неблагоприятном положении. Коллективные сиденья-шины вертикального типа можно устанавливать с клиренсом, уменьшенным на 100 мм.
Свободное пространство под сиденьем hs (рис.5) по ГОСТ 34614.1 должно превышать 400 мм для качелей с одной точкой крепления. При раскачивании возможно соприкосновение боковой части сиденья с несущей балкой. В этом случае требуется дополнительная защита балки в точке соприкосновения.
Максимальное ускорение сидения при испытании должно быть ниже 50 g, среднее значение напряжения смятия материала сиденья должно быть ниже 90 Н/см. Требования действительны для сидений диаметром меньше 900 мм и для сидений с максимальным размером по ширине менее 900 мм.
Для сидений диаметром более 900 мм и для сидений с максимальным размером по ширине более 900 мм, рассчитанных на нескольких пользователей, напряжение смятия не должно превышать 90 Н/см, а максимальное ускорение – 120 g.
В качестве подвесов не могут использоваться жесткие элементы, только гибкие. Тип подвеса выбирается в соответствии с ГОСТ 34614.1-2019. Это могут быть канаты, пластиковые или металлические цепи.
Элементы подвесов должны выдерживать регулярные динамические нагрузки. Потому необходимо осуществлять проверку их целостности для исключения трещин, деформаций и иных видов повреждений. Также необходима проверка надежности соединений и сохранность геометрических размеров. Не должно наблюдаться изменение размеров, определяемое при внешнем осмотре.
Для качелей с несколькими сиденьями пространство должно быть разделено опорами на секции так, чтоб в одной секции было не более двух сидений. Для многоместного сиденья должна быть предусмотрена отдельная секция.
В соответствии с ГОСТ 34614.1-2019 предельно допустимые величины нагрузок должны превышать значения, возникающие при эксплуатации качелей.
Высота свободного падения – это расстояние от середины поверхности сиденья с отклонением на 60 градусов от исходного положения до поверхности игровой площадки. Величину свободного падения можно рассчитать по формуле:
Пространство падения по длине и ширине соответствует зоне приземления в горизонтальной плоскости и высоте свободного падения по вертикали.
Размер зоны приземления рассчитывается путем прибавления фиксированного расстояния B или C (рис.7) к расстоянию до точки в центре сиденья качелей в момент прохождения сиденья через дугу 60°. Высота В и С зависит от типа ударопоглощающего покрытия: В=1750 мм - для синтетических ударопоглощающих покрытий; С=2250 мм - для естественных ударопоглощающих покрытий из сыпучих материалов.
Пространство падения качелей не должно с пространством падения любого другого оборудования. Это требование касается зоны приземления и свободного пространства (рис.8).
Пространства падения сидений качелей, размещенных в различных секциях, также не должны перекрываться. Пространства падения могут пересекаться со свободным пространством, если сиденья закреплены в одной секции.
Для безопасной качелей необходимо соблюдать требования, предусмотренные стандартом ГОСТ эксплуатации 34614.1-2019:
Основные определения
Качели – это элемент оснащения детской площадки, основной игровой функцией которого является качание. Качели относятся к подвижному оборудованию, на котором масса ребенка удерживается ниже универсального шарнира или оси вращения. Они могут иметь одну или несколько осей вращения.
Качели с одной осью вращения (рис.1) – это конструкция, у которой сиденье может раскачиваться по дуге под прямым углом к перекладине. Сиденье крепится к перекладине на гибких подвесах.

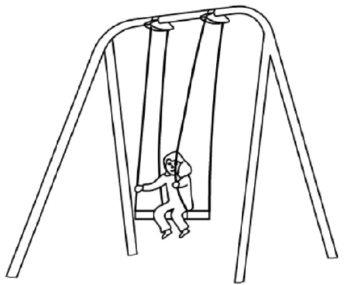

Рисунок 1
Рисунок 2

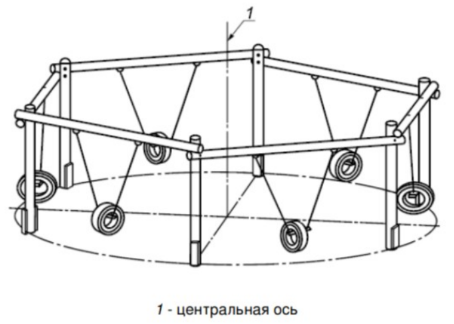

Рисунок 3

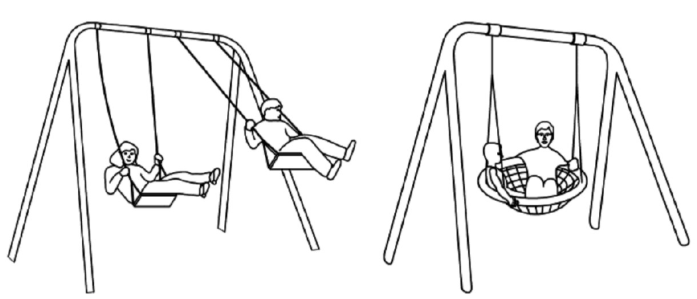

Рисунок 4
Плоское сиденье не имеет задних и/или боковых ограждений.
Колыбель – более безопасный тип сиденья, предусматривает наличие ограничителей сзади и по бокам для предотвращения проскальзывания ребенка между конструкциями элемента. Оно подходит для маленьких детей и пользователей с ограниченными возможностями здоровья.
Сиденье для нескольких пользователей имеет большую горизонтальную поверхность. Может быть выполнено в виде корзины, гнезда, шины или платформы.
Требования безопасности при установке сидений
Одним из главных параметров безопасности при установке качелей в соответствии с ГОСТ 34614.1 является клиренс сидений. В состоянии покоя он должен быть более 350 мм для одиночных сидений и более 400 мм для многопользовательских сидений. Измерение должно производиться в состоянии покоя с жесткой фиксацией в наиболее неблагоприятном положении. Коллективные сиденья-шины вертикального типа можно устанавливать с клиренсом, уменьшенным на 100 мм.
Свободное пространство под сиденьем hs (рис.5) по ГОСТ 34614.1 должно превышать 400 мм для качелей с одной точкой крепления. При раскачивании возможно соприкосновение боковой части сиденья с несущей балкой. В этом случае требуется дополнительная защита балки в точке соприкосновения.

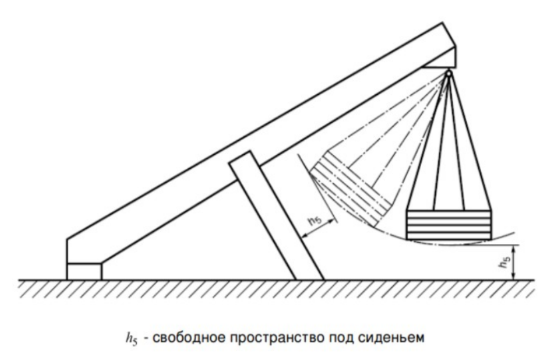

Рисунок 5

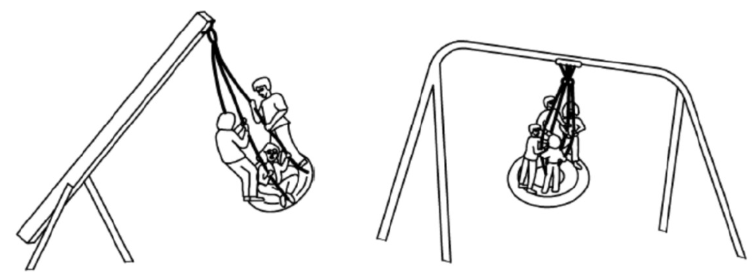

Рисунок 6
Требования безопасности к ударопоглощающим свойствам качелей
Максимальное ускорение сидения при испытании должно быть ниже 50 g, среднее значение напряжения смятия материала сиденья должно быть ниже 90 Н/см. Требования действительны для сидений диаметром меньше 900 мм и для сидений с максимальным размером по ширине менее 900 мм.
Для сидений диаметром более 900 мм и для сидений с максимальным размером по ширине более 900 мм, рассчитанных на нескольких пользователей, напряжение смятия не должно превышать 90 Н/см, а максимальное ускорение – 120 g.
Требования безопасности к подвесам качелей
В качестве подвесов не могут использоваться жесткие элементы, только гибкие. Тип подвеса выбирается в соответствии с ГОСТ 34614.1-2019. Это могут быть канаты, пластиковые или металлические цепи.
Элементы подвесов должны выдерживать регулярные динамические нагрузки. Потому необходимо осуществлять проверку их целостности для исключения трещин, деформаций и иных видов повреждений. Также необходима проверка надежности соединений и сохранность геометрических размеров. Не должно наблюдаться изменение размеров, определяемое при внешнем осмотре.
Требования безопасности к конструкции качелей
Для качелей с несколькими сиденьями пространство должно быть разделено опорами на секции так, чтоб в одной секции было не более двух сидений. Для многоместного сиденья должна быть предусмотрена отдельная секция.
В соответствии с ГОСТ 34614.1-2019 предельно допустимые величины нагрузок должны превышать значения, возникающие при эксплуатации качелей.
Требования безопасности к высоте свободного падения и зоне приземления
Высота свободного падения – это расстояние от середины поверхности сиденья с отклонением на 60 градусов от исходного положения до поверхности игровой площадки. Величину свободного падения можно рассчитать по формуле:
Требования безопасности к размерам пространства падения и зоны приземления
Пространство падения по длине и ширине соответствует зоне приземления в горизонтальной плоскости и высоте свободного падения по вертикали.
Размер зоны приземления рассчитывается путем прибавления фиксированного расстояния B или C (рис.7) к расстоянию до точки в центре сиденья качелей в момент прохождения сиденья через дугу 60°. Высота В и С зависит от типа ударопоглощающего покрытия: В=1750 мм - для синтетических ударопоглощающих покрытий; С=2250 мм - для естественных ударопоглощающих покрытий из сыпучих материалов.

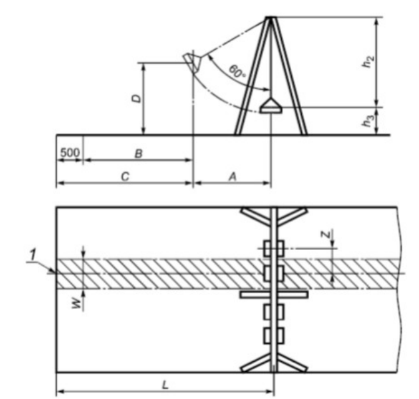

Рисунок 7
Пространство падения качелей не должно с пространством падения любого другого оборудования. Это требование касается зоны приземления и свободного пространства (рис.8).
Пространства падения сидений качелей, размещенных в различных секциях, также не должны перекрываться. Пространства падения могут пересекаться со свободным пространством, если сиденья закреплены в одной секции.

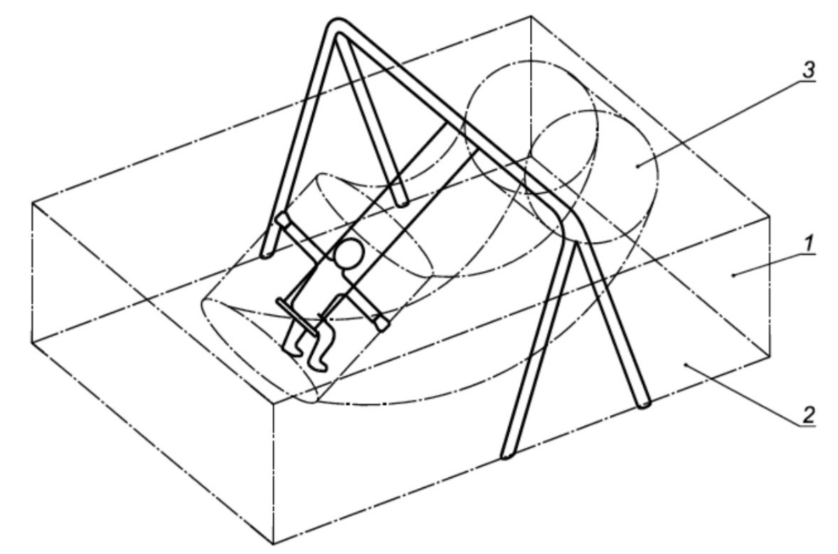

Рисунок 8
1 - пространство падения; 2 - зона приземления; 3 - свободное пространство
Заключение
Для безопасной качелей необходимо соблюдать требования, предусмотренные стандартом ГОСТ эксплуатации 34614.1-2019:
- Конструкция должна быть жесткой и устойчивой, без видимых дефектов и деформаций.
- При установке качелей необходимо учитывать требования к величине клиренса, свободного пространства под сиденьем, между сиденьями и от края сиденья до боковой
- опоры.
- Зона падения не должна пересекаться с другими зонами игровой площадки.
- Зона падения и зона приземления должны иметь ударопоглощающее покрытие.
