Качалки: основные требования к безопасности.

Качалка, как составляющая детской игровой площадки, должна соответствовать требованиям ГОСТ 34614.1, ГОСТ 34614.6, ГОСТ 34614

Основные определения

Качалка – это стационарно установленное оборудование, которое приводится в движение самим пользователем. Качалка характеризуется наличием жесткого элемента (места для сидения или стояния), который совершает движение в одном или нескольких направлениях. К ним относятся качалки-балансиры и качалки на пружинах различных конструкций.

Рисунок 1

Основные виды оборудования: осевая качалка-балансир, качалки с одной опорой или с несколькими опорами, шатунные и маховые качалки.

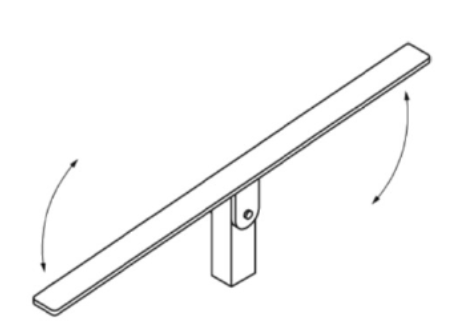

Осевые качалки балансиры (тип 1, рис.2) – это виды оборудования, совершающего движение только в вертикальном направлении.

Рисунок 2

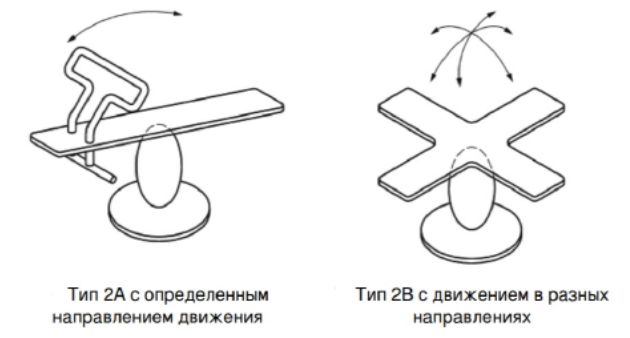

Качалки-балансиры/качалки на одной опоре (типы 2А и 2В, рис.3) – это оборудование, у которого несущий элемент закреплен на одной точке опоры. Тип 2А - конструкции с определенным направлением движения. Тип 2В – оборудование с движением в разных направлениях.

Рисунок 3

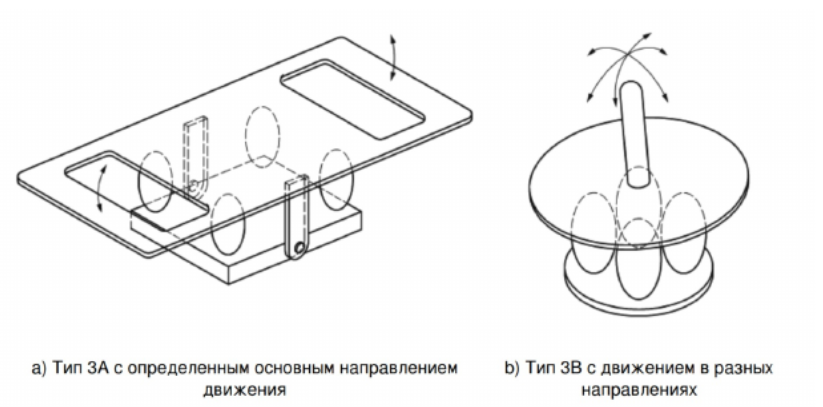

Качалки-балансиры/качалки с несколькими опорами (типы 3А и 3В, рис.4) – это оборудование с несколькими несущими элементами, каждый из который закреплен на собственной опоре. Тип 3А – качалка с определенным основным направлением движения. Тип 3В – качалки с движением в разных направлениях.

Рисунок 4

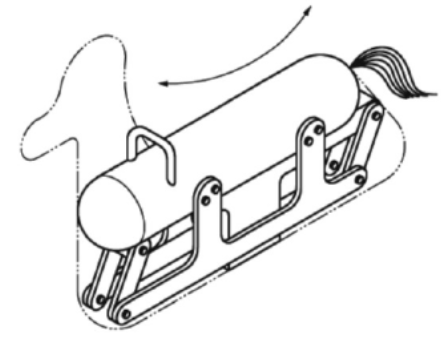

Шатунная качалка (тип 4, рис.5) – это оборудование, выполняющее движение по принципу «назад-вперед». Движение направляется несколькими параллельными осями.

Рисунок 5

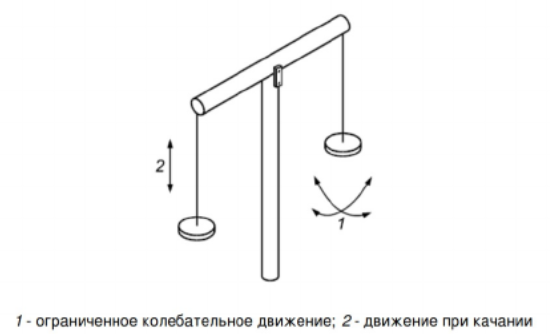

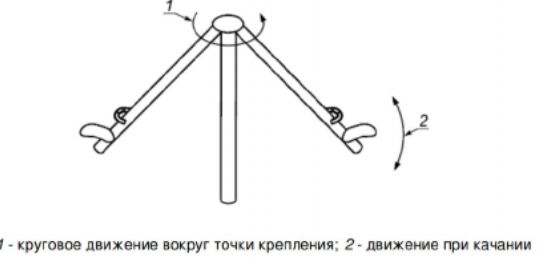

Маховая качалка с вращением вокруг центральной оси (тип 5, рис.6) – это оборудование с опорой, расположенное над посадочным местом. Она совершает многостороннее движение (в вертикальном и горизонтальном направлении), что вызывает маховые колебания.

Рисунок 6

Качалки-балансиры с одной осью, расположенной на высоте (тип 6, рис.7) – это оборудование, у которого несущая конструкция установлена на одной опоре на гибком подвесе. За счет размещения несущей конструкции на высоте обеспечивается дополнительное колебательно- вращательное движение.

Рисунок 7

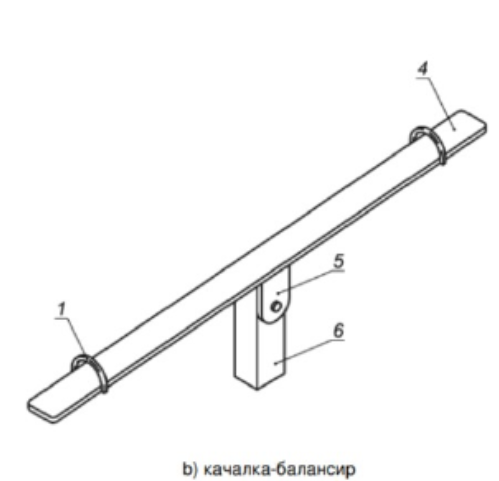

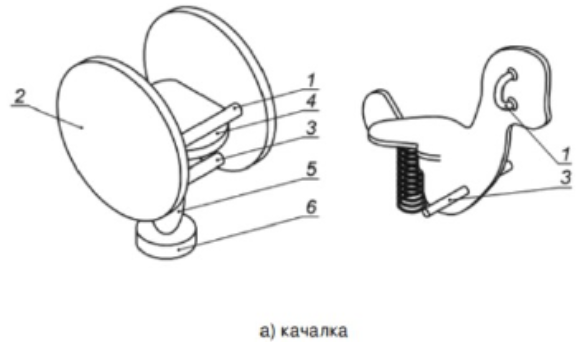

Конструкция качалки любого типа может включать все перечисленные элементы или некоторые из них (рис.1): 1 - рукоятка; 2 - корпус; 3 - опора для ног; 4 - место для сидения/стояния; 5 - несущий элемент; 6 – основание.

• Корпус качалки – это подвижная часть оборудования, соединенная с одним или несколькими несущими элементами.
• Несущий элемент – промежуточный элемент конструкции, соединяющий корпус с основанием.
• Основание – часть конструкции, обеспечивающая установку и фиксацию оборудования.

Требования безопасности к высоте свободного падения и углу наклона

Качалки/качалки-балансиры должны соответствовать требованиям ГОСТ 34614.1 и ГОСТ 34614-6. При несоблюдении требований безопасности повышается риск разрушения конструкции, травматизма ребенка в результате падения, соскальзывания или застревания.

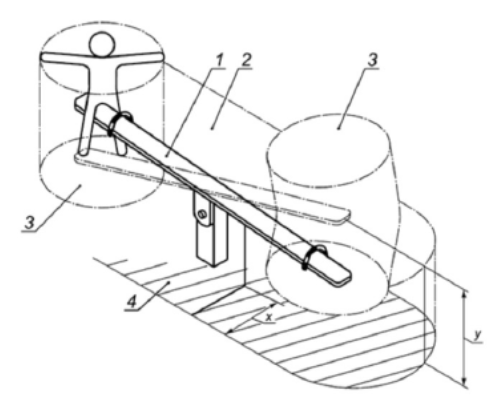

1 - пространство, занимаемое оборудованием; 2 - пространство падения; 3 - свободное пространство; 4 - зона приземления; x - расширение пространства падения; у - критическая высота падения.

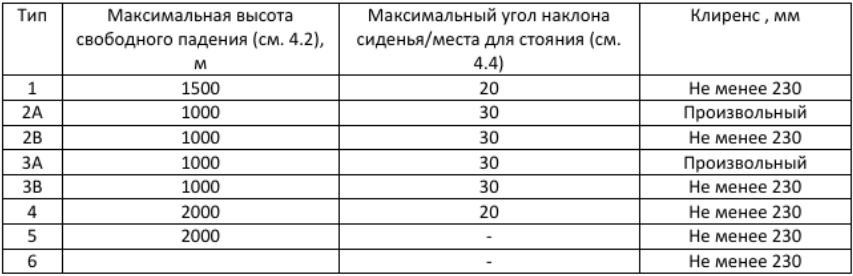

Высота свободного падения и угол наклона сиденья или места для стояния по правилам безопасности должны соответствовать значениям, приведенным в таблице:

Требования безопасности к опорам

Опоры для рук и ног в соответствии с ГОСТ 34614.1 должны быть закреплены таким образом, чтобы исключалось проворачивание при ручном воздействии без применения инструмента.

Конструктивные элементы опор для рук и ног не должны выходить за пределы калибра. При проведении испытаний калибр прикладывают к выступающим конструктивным элементам опор
вдоль центральной оси и определяют, выходит ли опора за пределы калибра. Это требование безопасности необходимо соблюдать для предотвращения травм глаз выступающими элементами креплений.

Дополнительным требование к опорам для рук является соблюдение размера рукоятки для эксплуатации маленькими детьми. Рекомендуемый диаметр рукоятки – менее 30 мм. Больший диаметр не обеспечит надежного захвата рукоятки.

Требования безопасности к форме профиля

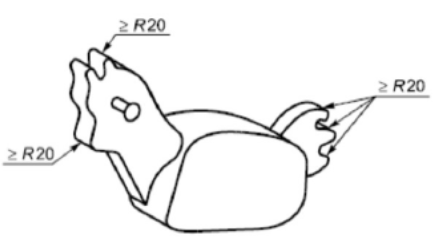

Любые конструктивные элементы качалок, которые могут ударить проходящего мимо ребенка, должны иметь радиус закругления до 20 мм. На них не могут присутствовать травмирующие выступы. Радиус закругления передних и задних частей качалок, выступающих за пределы общего профиля, должен превышать 20 мм.

Форма конструкции должна предотвращать любые защемления и застревания пользователей между частями оборудования, а также между оборудованием и поверхностью игровой площадки при эксплуатации. Для этого необходимо обеспечить минимальный клиренс 230 мм, использовать приспособления для амортизации.

Требования безопасности к пространству падения, зоне приземления

Размер зоны падения должен соответствовать требованиям ГОСТ 34614.1. его величина зависит от типа качалки. Для типов 1-4 пространство падения по периметру должно быть более 1000 мм. Если качалка эксплуатируется в положении стоя, то пространство падения необходимо увеличить до 1500 мм по периметру.

Для типов 5 и 6 данная зона определяется в зависимости от высоты свободного падения.

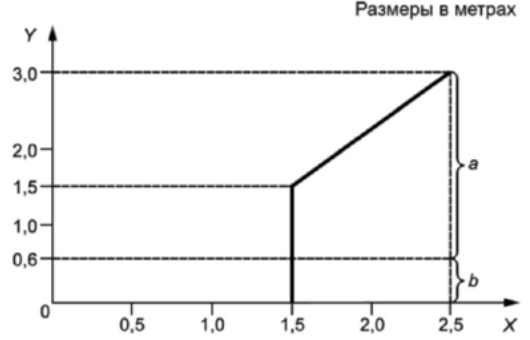

Y - высота свободного падения; X - минимальный размер зоны падения.

В общих случаях зона падения должна быть более 1500 мм вокруг выступающих частей оборудования. Измерение проводится от проекции выступающей части качалки на
горизонтальную поверхность.

Зона приземления для качалок типа 2, 3, 4 должна иметь критическую высоту падения более 600 мм.


В зоне падения необходимо устранить препятствия, мешающие движению пользователя качалки. К таким препятствиям относятся ветви деревьев, столбы, веревки, поперечные балки. Высота свободного падения для качалок типа 6 должна быть менее 1000м.

Требования к углу отклонения по оси

Для качалок типа 1 отклонение продольной оси в горизонтальной плоскости измеряется на расстоянии 2000 мм от оси опоры. Измеренная величина должна быть менее 140 мм.

Для качалок типа 3А угол отклонения продольной оси при вращении относительно вертикальной оси должен быть меньше 5°.

Для качалок типа 5, основным типом движения которых является качание, требование к углу отклонения касаются конструктивного элемента, совершающего маховые движения. Угол отклонения должен быть менее 20°.

Заключение

При эксплуатации качалок важно соблюдать требования безопасности, установленные стандартами ГОСТ 34614.1 и ГОСТ 34614.6:

• Используемые материалы должны быть нетоксичными, износостойкими, устойчивыми к воздействию климатических условий и ультрафиолетовому излучению. Не допускается применение новых неизученных материалов.
• При установке качалок в южных регионах следует обратить внимание на способность материала к перегреву в летний период, что может повлечь термические ожоги у детей.
• При установке качалок должны быть обеспечены достаточные показатели прочности и жесткости конструкции, которые не изменятся в ходе эксплуатации.
• Для предотвращения травм необходимо обеспечить ударопоглощающее покрытие в зоне падения. Типы покрытий должны соответствовать критической высоте падения.
