Основные определения
Горка – наклонная поверхность с доступом, обеспечивающая безопасный выкат пользователя. Горка имеет стартовый участок, участок скольжения, конечный участок, боковую защиту, свободное пространство, зону падения и зону приземления.
Стартовый участок – пространство, обеспечивающее пользователю доступ к участку скольжения. Он может быть самостоятельной платформой или продолжением платформы иного игрового оборудования.
Участок скольжения – зона вынужденного спуска пользователя. Зона скольжения расположена между стартовым участком и конечным участком.
Конечный участок – зона безопасной остановки до полного прекращения движения ребенка и схода с горки. Конечный участок имеет горизонтальную или близкую к ней поверхность. Конечный участок бывает двух типов:
- тип 1 - короткий с длинной зоной приземления;
- тип 2 - длинный с короткой зоной приземления.
Боковая защита – бортики безопасности, предотвращающие падение ребенка во время движения и направляют его. Защитная зона может быть расположена по всей длине горки.
Свободное пространство – вся область от конца стартового участка до конца конечного участка, включая зону скольжения. В свободное пространство входят поручни, перила, перекладины, крыша, центральные опорные стойки.
Зона падения – пространство, в которое может упасть ребенок, находясь на горке. К нему относится вся область вокруг зоны скольжения и зоны приземления.
Зона приземления горки частично совпадает с конечным участком, на который приземляется ребенок после выката. Зона приземления должна заканчиваться ударопоглощающим покрытием.
Безопасность стартового участка горки
Безопасный доступ к стартовому участку обеспечивается за счет приставных лестниц, стационарных лестниц и иных средств доступа. Максимальная высота первой лестницы до изменения направления или смещения должна быть менее 2500 мм. Длина стартового участка должна быть более 350 мм.
Безопасность стартового участка для пристраиваемых горок, расположение перекладин и поручней регламентирует ГОСТ 34614.1:
- При отсутствии ограждений или защитных элементов на стартовом участке с легким доступом максимальная высота свободного падения не должна превышать 1000 мм.
- При высоте более 1000 мм над плоскостью стартового участка необходима установка поручня или перекладины на высоте от 600 до 900 мм.
Требования к безопасности зоны скольжения горки
Зона скольжения горки должна быть сконструирована таким образом, чтобы исключить вероятность защемления одежды или ее элементов (пуговиц, шнурков). Испытание пуговицей проводится в соответствии с ГОСТ 34614.1-2019, Д.3.
Поверхность горки может иметь цельную или составную поверхность. При составной конструкции необходимо исключить щели на стыках отдельных элементов поверхности, в которые может быть вставлен любой тонкостенный предмет (лезвие, осколок стекла, обломок металла).
Материалы, используемые для изготовления игрового оборудования, должны быть гладкими и устойчивыми к коррозии (металлические поверхности). Необходимо устранить заусенцы, трещины, сколы, если таковые появляются на поверхности.
Поверхность скольжения должна сохранять свои геометрические размеры и первоначальные углы наклона при эксплуатации и при атмосферном воздействии. Угол уклона горки регламентируется стандартом ГОСТ 34614.3-2019.
- Максимальный угол наклона участка скольжения 60°.
- Уклон по всей длине участка скольжения менее 40°.
- При изменении угла наклона между элементами более чем на 15° радиус закругления должен превышать 450 мм для начального участка, 1000 мм для остальных частей горки.
Требования к безопасности конечного участка горки
- Для конечного участка угол наклона не может быть больше 10° (тип 1) или 5° (тип 2) с целью предотвращения резкой остановки ребенка.

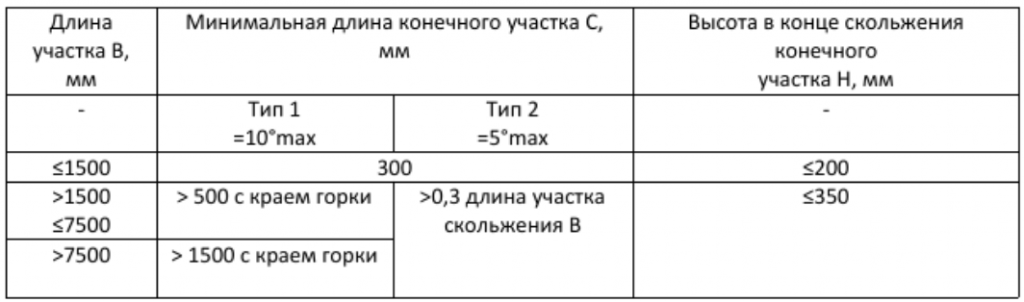

- Длина В конечного участка и высота H края конечного над уровнем земли определяется по таблице:
Требования к безопасности свободного пространства горки
Если в свободном пространстве находятся элементы горок (перила, перекладины, стойки), их безопасность регламентируется стандартом ГОСТ 34614.1:
- Высота свободного пространства для открытых спиральных горок должна быть более 1000 мм.
- Угол уклона стартового участка не более 60°, среднее значение 40°.
- Радиус закругления должен быть 450-1000 мм при изменении наклона свыше 15°. Должны быть обеспечены плавные переходы между участками.
Требование к безопасности зоны падения
Размер зоны падения зависит от конфигурации оборудования и высоты свободного падения, определяется как пространство от конца стартового участка до конечного участка. Он регламентируется основным стандартом ГОСТ 34614.3-2019, дополнительными стандартами ГОСТ 34614.2-2019 (качели), ГОСТ 34614.3-2019 (горки). Основные требования:
- Зона падения не должна пересекаться с другими игровыми зонами (качели, лестницы) и зонами передвижения (дорожки).
- Допускается пересечение зон падения нескольких горок, если они не препятствуют движению.
- Не допускается наличие препятствий, выступающих конструкций и твердых поверхностей в зоне свободного падения.
Требование к безопасности зоны приземления
Зона приземления начинается у края конечного участка горки. Требования к организации зоны приземления в соответствии с ГОСТ 34614.3-2019:
- Для конечного участка типа 1 и длиной участка скольжения ≤1500 мм зона приземления должна быть 1500 мм и более.
- Для конечного участка типа 2 и длиной участка скольжения >1500 мм зона приземления должна быть 2000 мм и более.
Безопасность при установке горок в южных регионах
Поверхность горок, устанавливаемых в южных регионах, должны учитывать климатические особенности. Металл может нагреваться до высокой температуры в летний период. Температура поверхности достигает 50-60°. Перегрев может привести к ожогам пользователей оборудования. Для защиты от перегрева необходимо:
- Выбрать зону установки без прямого попадания солнечных лучей в течение дня.
- Обеспечить дополнительную тень в зоне игровой площадки за счет навесов или тентов.
- Использовать менее яркие цвета покрытия, чтобы избежать дополнительного нагрева поверхности.
- Использовать нержавеющую сталь с матовым покрытием или заменить металлическую поверхность скольжения полимерно-композитной.
- Нанести порошковое покрытие со светоотражающими свойствами для снижения нагрева.
- Ограничить использование горки при нагреве поверхности до температуры выше 45°.
Требования к освещению горок
При установке элементов освещения игровых зон, включая качели, горки, песочницы, необходимо соблюдать требования в соответствии с ГОСТ 34614.1-2019 и ГОСТ 33602-2015:
- Минимально допустимая яркость 10 лк.
- Рекомендуемая яркость 15-20 лк.
- Размещение осветительных элементов по периметру площадки, а не внутри игровой зоны.
- Равномерное освещение без темных пятен и ослепляющего эффекта.
Заключение
Ключевые требования безопасности установлены стандартом ГОСТ 34614.1-2019:
- Каждая зона должна быть организована таким образом, чтобы исключить травмы.
- В стартовой зоне необходима установка защитных поручней.
- Зона скольжения должна быть гладкой, спроектированной с соблюдением углов наклона и радиусов закругления.
- Конечный участок и зона приземления должны иметь достаточную длину для обеспечения полного торможения.
- Зона падения не должна пересекаться с другими зонами.
- Освещение на игровой площадке должно обеспечивать достаточную яркость и равномерное распределение световых потоков.
